Cableado estructurado para naves industriales: qué debe incluir una cotización

Define cuántas salidas necesitas y para qué se usarán

Una cotización de cableado estructurado para una nave industrial empieza con el número y el propósito de las salidas, no sólo con una distancia estimada. Ubica puestos de trabajo, estaciones de producción, impresoras, puntos de acceso, teléfonos, controles u otros equipos que la planta decida conectar. Cada salida debe relacionarse con un área, un usuario o una función para evitar puntos sin destino claro.

Un plano marcado permite distinguir necesidades actuales, reubicaciones y crecimiento previsto. Indica cuántos puertos requiere cada ubicación y si el equipo será fijo, móvil o sujeto a cambios de layout. No conviene multiplicar un número promedio por metros cuadrados: zonas con procesos distintos pueden necesitar densidades, protección física y horarios de intervención diferentes.

También identifica quién entrega los equipos activos y quién define su configuración. El cableado, los dispositivos de red, la energía, los soportes y la puesta en marcha pueden pertenecer a alcances distintos. La solicitud debe aclarar esas fronteras para que una salida instalada no se interprete automáticamente como un equipo configurado o como disponibilidad de servicio en toda la planta.

• Clave de área y ubicación de cada salida solicitada.
• Equipo o función prevista y número de puertos por punto.
• Salidas nuevas, reubicadas, de reserva o por retirar.
• Responsable de equipos activos, energía y configuración.

Traza las rutas según el ambiente industrial

La ruta debe revisarse físicamente desde el rack hasta cada salida. Alturas, distancias, muros, plafones, estructura, puertas, áreas exteriores y cruces entre zonas cambian materiales y métodos de instalación. Un plano ayuda a preparar el recorrido, pero no siempre muestra equipos añadidos, obstáculos, bandejas ocupadas o restricciones de acceso que existen hoy.

El ambiente también importa. Polvo, humedad, temperatura, vibración, lavado, tránsito de montacargas y riesgo de impacto pueden exigir una protección distinta entre áreas. Registra estas condiciones sin decidir el material únicamente por una fotografía. El levantamiento debe confirmar dónde puede instalarse canalización, dónde se permite fijar soportes y qué espacios deben permanecer libres.

Las rutas cercanas a instalaciones eléctricas, equipos móviles o procesos sensibles requieren coordinación con los responsables de la planta. No se deben abrir tableros, mover conductores ni usar una canalización existente sin confirmar su función y disponibilidad. La propuesta debe señalar cruces, pasos, penetraciones y trabajos en altura que necesitan permiso o una ventana especial.

• Origen, destino y recorrido aproximado de cada grupo de salidas.
• Alturas, penetraciones, cruces, obstáculos y cambios de área.
• Polvo, humedad, vibración, lavado, calor y riesgo de impacto.
• Canalizaciones existentes sujetas a revisión de capacidad y condición.

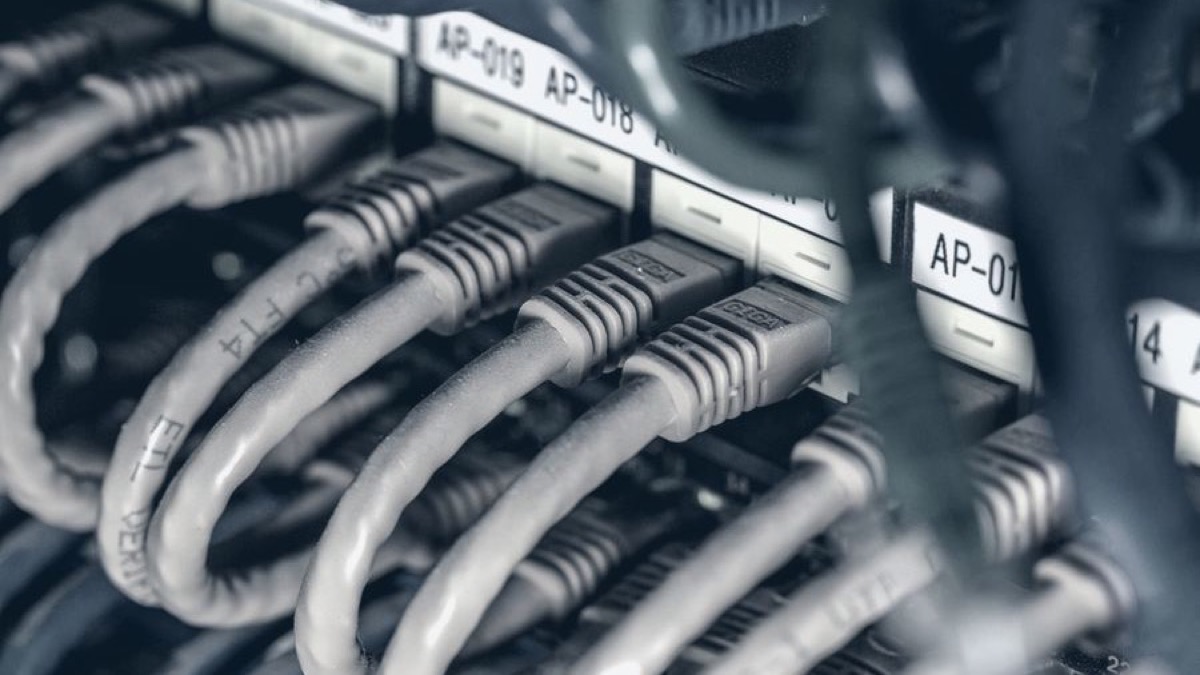

Ordena el rack y el panel de parcheo

El rack concentra conexiones y necesita espacio, acceso y una distribución comprensible. Documenta su ubicación, dimensiones disponibles, condición exterior, ocupación actual y equipos que permanecerán. Si ya existe un rack, fotografías autorizadas del frente y de la identificación visible ayudan a preparar el levantamiento, pero no sustituyen la revisión de entradas, organizadores, alimentación y rutas de crecimiento.

El panel de parcheo debe relacionar cada puerto con una salida de campo. Reserva posiciones sólo cuando la planta defina para qué se conservarán y cómo se identificarán. La cotización debe indicar paneles, organizadores, cordones y accesorios incluidos, además de cualquier componente que entregue el cliente. Así se evita mezclar la instalación permanente con conexiones temporales o equipos activos fuera del alcance.

La organización debe permitir operación y mantenimiento sin cubrir etiquetas ni forzar radios de curvatura o trayectorias. Antes de mover conexiones existentes, identifica servicios afectados, responsables y ventana autorizada. Un rack que ya opera puede contener enlaces de distintas áreas; desconectar para "ordenar" sin un mapa confirmado puede interrumpir procesos que no forman parte del proyecto.

• Ubicación, tamaño, ocupación y acceso al rack existente o propuesto.
• Cantidad de puertos nuevos y espacio previsto para crecimiento.
• Paneles, organizadores, cordones y accesorios incluidos.
• Servicios existentes que requieren coordinación antes de intervenir.

Acordar etiquetado, pruebas y documentación evita entregas ambiguas

Cada salida necesita un identificador que coincida en el punto de usuario, el panel de parcheo y los documentos de entrega. Define el formato antes de instalar: edificio o nave, área, rack, panel y puerto son referencias posibles. La nomenclatura debe ser legible, no repetirse y conservar sentido cuando cambie un usuario o se sustituya un equipo.

La cotización debe describir qué comprobaciones se realizarán y cómo se registrarán, sin usar la palabra "prueba" como un entregable genérico. Conviene acordar qué datos identifican cada enlace, qué condición se considera aceptada por el cliente, cómo se reporta un punto pendiente y quién presencia la revisión cuando la operación del área limita el acceso.

Los documentos pueden incluir plano o croquis actualizado, relación de salidas, correspondencia de puertos, resultados acordados, fotografías de cierre y registro de pendientes. Define el formato y el nivel de detalle desde la solicitud. Un listado sin ubicaciones o un plano sin claves coincidentes obliga a reconstruir información durante una falla o una modificación posterior.

• Nomenclatura única para salida, panel y puerto.
• Comprobaciones incluidas y criterio de aceptación acordado.
• Formato de resultados, pendientes y evidencia de cierre.
• Plano, croquis y relación final de puntos instalados.

Separa las necesidades de CCTV y de la red de datos

¿Las cámaras y otros sistemas pueden compartir algún elemento de infraestructura física en este sitio? La respuesta requiere un levantamiento y un diseño específicos y debe quedar explícita en la cotización; no se debe asumir que una ruta, canalización o equipo puede usarse en común. El alcance de CCTV también debe definir áreas a observar, ubicación autorizada, campo visual esperado, iluminación, altura, ruta, energía y punto de concentración.

La planta debe decidir cómo administra el tráfico, el acceso a imágenes y los equipos de grabación o visualización. La propuesta de cableado debe aclarar si incluye únicamente enlaces físicos o también montaje y conexión de dispositivos. No debe suponerse que instalar cable habilita almacenamiento, monitoreo, permisos de usuario o integración con una red existente.

Distinguir CCTV, datos, voz, puntos de acceso y equipos de proceso ayuda a planear rutas, puertos y ventanas sin mezclar responsables. Documenta las interfaces necesarias y conserva por separado la información sensible de cada sistema. Si faltan decisiones de red o seguridad, pueden quedar como requisitos previos del proyecto en vez de resolverse durante la instalación.

• Cantidad, ubicación y propósito de puntos para CCTV.
• Equipos que entrega cada parte y alimentación disponible.
• Punto de concentración y responsables de red y seguridad.
• Alcance de montaje, enlace físico, configuración y documentación.

Datos para cotizar cableado estructurado en una nave industrial

Para solicitar una cotización, comparte un plano o croquis con salidas, propósito y área; ubicación del rack; rutas disponibles; alturas; distancias aproximadas; y condiciones del ambiente. Incluye fotografías autorizadas, horarios de producción, permisos, zonas restringidas y cambios de layout previstos. Marca como pendiente cualquier dato que deba confirmarse durante el levantamiento.

Pide que la propuesta separe materiales, canalización, soportes, tendido, terminaciones, organización del rack, etiquetado, comprobaciones y documentos. También debe indicar trabajos en altura, penetraciones, retiro de cable existente, equipos activos, energía y configuración que estén incluidos o fuera del alcance. Las cantidades finales deben relacionarse con ubicaciones identificables, no sólo con un total de puntos.

MECA&TEHC relaciona este tema con su servicio de cableado estructurado y redes industriales en Tijuana. No se declara un proyecto relacionado porque las galerías actuales no verifican un alcance específico de redes. Con el inventario de salidas, las rutas, la organización esperada y los entregables definidos, la planta puede comparar propuestas sobre una misma base.
