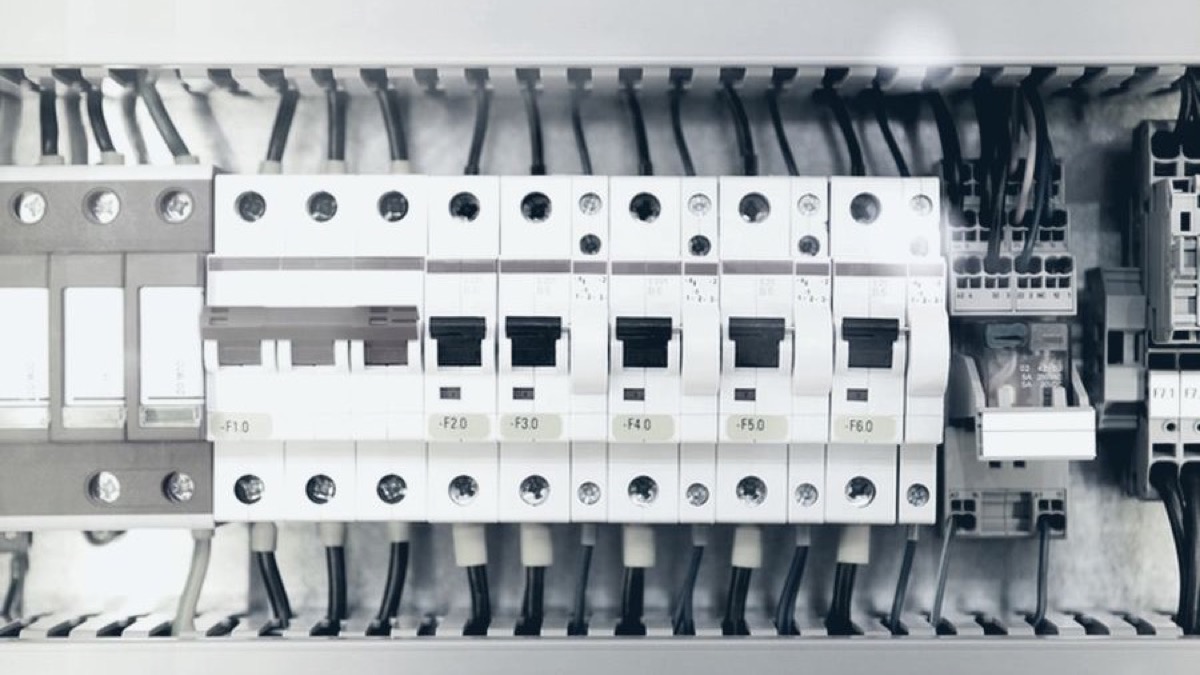

Señales de falla en tableros eléctricos industriales

Disparos recurrentes y restablecimientos que no resuelven la causa

Un disparo es información sobre una condición que debe revisarse, no sólo una interrupción que hay que eliminar. Cuando ocurre más de una vez, registra la fecha, la hora, el área afectada y qué equipos estaban arrancando u operando. También conviene anotar si hubo un cambio de carga, una modificación reciente o una falla en otro punto del proceso. Esa secuencia ayuda a que el personal calificado investigue el evento con contexto.

No se debe restablecer repetidamente un interruptor ni modificar una protección para mantener la producción. La planta debe seguir su procedimiento, mantener distancia de condiciones anormales y solicitar valoración de personal autorizado. Una maniobra sin entender la causa puede exponer el equipo a un daño mayor y también puede alterar o borrar indicios útiles del evento.

Distingue entre un evento aislado y un patrón, sin asumir que la repetición tiene una sola causa. La carga, el propio circuito, un equipo conectado, una conexión o la protección pueden formar parte de la revisión. El diagnóstico requiere conocer la instalación y hacer las comprobaciones aplicables; la bitácora del operador orienta ese trabajo, pero no lo sustituye.

• Fecha, hora, turno y duración del evento.
• Equipos en operación o arranque antes del disparo.
• Área afectada y alarmas observadas desde el puesto autorizado.
• Cambios recientes de carga, cableado o equipo conectado.

Calor, olor o ruido fuera de lo habitual

Un olor distinto, zumbido nuevo, vibración, chasquido o calor percibido desde el exterior merece atención. La observación debe hacerse desde una zona segura, sin acercarse para identificar el origen, tocar superficies ni abrir puertas o cubiertas. Si hay humo, arco, material quemado o una condición que la planta considera peligrosa, aléjate y aplica el procedimiento de respuesta del sitio.

Describe la señal con palabras concretas: dónde se percibió, cuánto tiempo duró, si coincidió con un arranque y si desapareció al detener un proceso autorizado. Evita afirmar que se trata de un "cable flojo" o un "interruptor dañado" sin una revisión. El mismo síntoma puede tener orígenes distintos, y una conclusión prematura puede dirigir la intervención al punto equivocado.

Las mediciones térmicas, eléctricas o acústicas requieren personal, instrumentos y condiciones de trabajo definidos. Una imagen o lectura sólo tiene sentido cuando se identifica el punto, la carga y el método. No se debe retirar una barrera ni exponer partes energizadas para obtenerla. El alcance de la revisión puede establecer si la medición se realiza durante operación controlada, en paro o dentro de otra condición autorizada.

• Ubicación aproximada de la señal, observada sin acercamiento.
• Carga o proceso que operaba en ese momento.
• Duración, recurrencia y otras alarmas asociadas.
• Acción tomada conforme al procedimiento de la planta.

Polvo, humedad y corrosión alrededor del tablero

El entorno puede aportar indicios visibles. Polvo acumulado en rejillas, ingreso de agua, condensación exterior, manchas, corrosión, sellos deteriorados o canalizaciones abiertas deben documentarse sin intervenir el gabinete. También conviene revisar si se almacenaron materiales frente al tablero, si cambió la ventilación del área o si una obra cercana generó contaminación.

Limpiar el exterior no corrige automáticamente la fuente ni confirma la condición interior. Antes de programar una limpieza técnica, debe evaluarse de dónde proviene el contaminante, qué equipo está involucrado y qué procedimiento de desenergización se requiere. Soplar polvo, aplicar líquidos o introducir herramientas puede desplazar contaminación y crear una condición insegura.

Las fotografías generales autorizadas ayudan a comparar cambios, siempre que no obliguen a cruzar barreras ni revelen información restringida. Marca fecha y ubicación y conserva las imágenes junto con la orden de trabajo. Si la humedad está activa o existe daño visible, la prioridad es limitar el acceso conforme a las reglas del sitio y solicitar revisión, no completar una inspección informal.

• Condición visible de rejillas, puertas, sellos y canalizaciones.
• Fuentes cercanas de polvo, vapor, agua u obra.
• Cambios recientes en ventilación o uso del área.
• Evidencia exterior tomada desde una ubicación autorizada.

Componentes sueltos o dañados: detener y solicitar revisión

Una pieza desprendida, una cubierta deformada, una puerta que no cierra, un indicador dañado o material quemado visible desde fuera son condiciones para detener la revisión informal y avisar al responsable. No se debe abrir el tablero, empujar un componente ni intentar sostenerlo mientras el equipo está energizado. La planta debe aplicar su procedimiento para controlar el área y decidir, con personal autorizado, si el equipo puede permanecer en servicio.

Si personal calificado encuentra conexiones, soportes o componentes sueltos durante una intervención desenergizada y controlada, el hallazgo debe documentarse antes de corregirlo cuando sea seguro hacerlo. Ubicación, condición, evidencia y acción realizada permiten dar seguimiento. La corrección puede requerir identificar por qué se produjo el daño y revisar puntos relacionados, en lugar de limitarse a ajustar lo primero que se observa.

Los componentes de protección o control no deben sustituirse, puentearse ni ajustarse por aproximación. Se necesita confirmar su función, relación con el circuito y documentación disponible. Cuando la identificación no coincide con el equipo real, el alcance puede incluir levantamiento y actualización de referencias antes de decidir una intervención.

• No abrir ni manipular un tablero energizado para confirmar un indicio.
• Controlar el acceso y comunicar la condición al responsable de planta.
• Conservar la identificación y evidencia del hallazgo.
• Asignar corrección y pruebas únicamente a personal autorizado.

Registros que ayudan a investigar una falla

La investigación mejora cuando conecta el evento con la operación. Reúne diagramas disponibles, identificación del tablero y circuitos, historial de disparos, órdenes de trabajo y cambios recientes. Los registros de producción pueden mostrar arranques, paros o variaciones coincidentes. Si existen lecturas tomadas de forma autorizada, conserva fecha, punto y condición de carga.

Entrevistar al turno que observó la falla evita perder detalles, pero la memoria debe distinguirse de una medición. Registra lo visto, escuchado o percibido y separa cualquier interpretación. También conviene anotar acciones posteriores: equipo detenido, área aislada, maniobra autorizada o reparación provisional. Esto permite reconstruir la secuencia sin presentar una conjetura como diagnóstico.

Cuando no hay diagramas o las etiquetas son inconsistentes, indícalo desde el inicio. El primer alcance puede necesitar un levantamiento para identificar alimentaciones y cargas antes de efectuar pruebas. Trabajar con información incompleta no justifica adivinar; convierte la confirmación de la instalación en una actividad explícita.

• Diagrama, etiquetas y relación de cargas disponibles.
• Secuencia del evento y acciones realizadas por personal autorizado.
• Mantenimientos, reparaciones y modificaciones anteriores.
• Datos faltantes que deben confirmarse en sitio.

Información para cotizar la revisión de un tablero eléctrico

Para solicitar una revisión, describe el síntoma sin abrir el equipo: disparo, olor, ruido, calentamiento percibido, contaminación o daño exterior. Incluye ubicación, proceso afectado, frecuencia, horario y cambios recientes. Comparte fotografías generales permitidas, diagramas y reportes, además de las reglas de acceso y seguridad de la planta.

Aclara si el objetivo es investigar una falla, preparar mantenimiento, revisar una modificación o valorar el reemplazo de un componente. Indica las ventanas de paro disponibles y quién puede autorizar maniobras. La propuesta debe detallar observaciones, mediciones o pruebas incluidas, condición requerida, entregables y tratamiento de hallazgos que queden fuera del alcance inicial.

Las galerías de mantenimiento preventivo a subestación y tableros eléctricos y de instalación de tablero de 250 A documentan trabajos publicados por MECA&TEHC. Cada tablero tiene una configuración y una operación propias. Para cotizar una revisión de tableros eléctricos industriales en Tijuana, el síntoma, los registros y el acceso seguro deben confirmarse para esa instalación.
